施工方案
一、 組合式雨水調蓄池施工方案簡要說明
1、pp模塊式雨水蓄水池體積：****；
2、pp模塊尺寸為540*540*520，抗壓強度大于400kn/㎡；
3、該雨水系統的收集墊面不應有大量的泥土、雜物，以防止大量的污染物進入蓄水池，造成蓄水池淤積，影響蓄水池的正常使用；
4、蓄水池來水端應設置分流井，分流井應該具有分流過量來水、溢流蓄水池來水、棄流初期污染較重的污水、攔截較大污染物的作用，其結構為磚砌結構，其主體尺寸、進水管管徑、配水管管徑、溢流管管徑、棄流口大小都應根據實際狀況確定；
5、進入蓄水池的雨水，攜帶有少量雜質，在蓄水池內部進水端設置越流層，越流層是蓄水池內的污泥集中沉積部分，內置帶有污泥泵的污泥井，能方便之后的維護；污泥泵選用污水潛水泵，流量大于20m³/h；
6、在蓄水池內設置三臺排空泵，兩用一備，其中兩臺排空泵的流量合計應滿足10小時排空蓄水池雨水的要求，以達到調蓄雨水的作用；
7、在合適的位置應設置取水口或取水井，以滿足特殊用水需要，但應確保人員不能誤飲；
8、系統應設置排氣孔，其位置應靈活掌握；
9、蓄水池內的檢查井內應放置不銹鋼框體；
10、整個系統設備應采用控制柜集中控制；
11、蓄水池內必須放置液位計，防止系統空轉，對系統造成破壞；
12、在排空管道上應設置防逆流閥；
8、蓄水池底部混凝土結構采用鋼筋混凝土，厚200，∅12 @250 雙層雙向搭筋；
9、本雨水系統的各組成部分應當總體規劃、各部分施工要協調一致；
10、最終方案需經過協商確定；
二、本項目雨水收集系統規模設計依據
1、《雨水控制與利用工程設計規范》 DB11/685-2013
2、《建筑與小區雨水利用工程技術規范》 GB/50400-2006
3、《建筑給排水設計規范》 GB/50015-2003
4 《建筑中水設計規范》 GB500336-2002
5 《城市排水工程規劃規范》 GB50318-2000
6 《室外排水設計規范》 GB50014-2006
三、系統選材
1、雨水調蓄系統的主體部分為蓄水池池體，池體部分包括：pp模塊主體、防滲膜、土工布、鋁塑板、擠塑板；
2、pp模塊是組成蓄水池的單位個體，pp模塊主體應選用承壓能力強的塑料模塊，主要是防止系統出現垮塌、變形，對地上設施及人員造成破壞及傷害，因此應保證pp模塊的抗壓強度大于400kn;
3、防滲膜是系統的最主要防滲材料，其質量好壞直接關系到系統的實用性、安全性，防滲膜選材的原則應保證防滲效果、應方便施工、應確保使用年限，因此，最好選用聚烯烴類防滲膜；
4、土工布是系統的輔助材料，用來保護防滲膜及pp模塊，其質量滿足使用要求即可，不作過多說明；
5、鋁塑板放置于蓄水池池體頂部，其作用是保護上層pp模塊、防滲膜不受破壞，鋁塑板選用4mm厚的、滿足要求即可；
6、擠塑板是蓄水池側壁的保護材料，能極大提高回填時的可靠性，擠塑板厚度不得小于50mm；
7、雨水調蓄系統的分流井是系統最主要的預處理設施，采用磚砌結構能夠確保分流井的尺寸能滿足系統設計要求，并且造價低、強度高、方便維護；
8、我公司整個調蓄系統的最大特色為在蓄水池前端設置越流堰，越流堰的設計思路為：在蓄水池內內部用過濾布圍擋一部分區域，外部雨水先進入越流堰，在越流堰內經進行臨時存儲，然后通過滲透或越流的方式進入蓄水池的其他部分，較大污染物在越流堰內進行沉積，極大改善了整個蓄水池的清淤難度和維護成本；
9、排空泵是雨水調蓄系統的核心部分，一般情況下排空泵選用污水潛水泵，其理論流量應滿足系統設計要求；
10、其他說明：1）系統應設置排氣孔，其位置應靈活掌握；2)蓄水池內的檢查井內應放置不銹鋼框體；3）整個系統設備應采用控制柜集中控制；4）蓄水池內必須放置液位計，防止系統空轉，對系統造成破壞；5）在排空管道上應設置防逆流閥；
11、系統采用plc控制，包括自動和手動操作。
四、施工說明
1、本系統各組件應至于夯實的基礎層以上，防止下沉不一對系統完整性造成破壞，各組件設計標高應相呼應，確保系統連續性
2、業主單位應提供各種協助，以便施工的順利進行；
3、在施工過程中嚴禁各類施工車輛經過蓄水池上部，以導致蓄水池破壞；
4、蓄水池施工工序：（所涉標高單位為：米）
場地規劃→基坑開挖→基層處理→底板澆筑→下部防滲層鋪設→模塊拼裝→上部防滲層鋪設→管道連接→檢查井、回用管道等鋪設→電纜線鋪設→保護層回填→種植土回填→機電設備安裝→系統調試運行
5、基坑開挖時應預留足夠空間，確保蓄水模塊安裝的方便，模塊頂部 0.5m以內必須用人工回填，嚴禁用機械在管溝內回填，回填土中不得含有石塊、磚頭、凍土及其他雜硬物體;
五，施工圖片

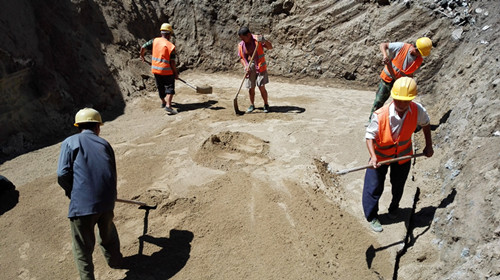

1，蓄水池基坑

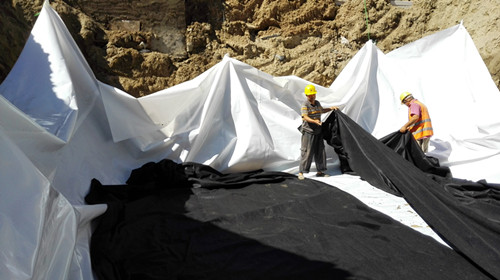

2，防滲膜鋪設

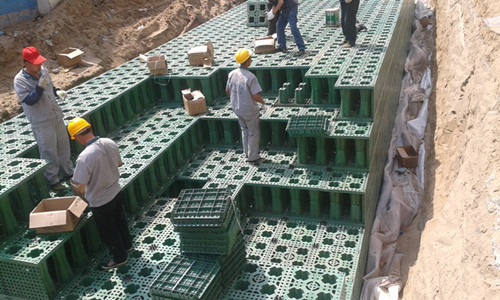

3，模塊拼裝

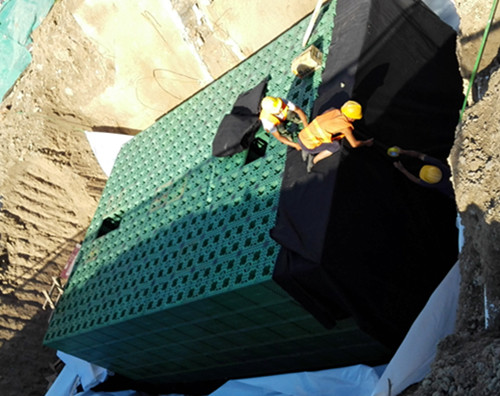

4，蓄水池成型

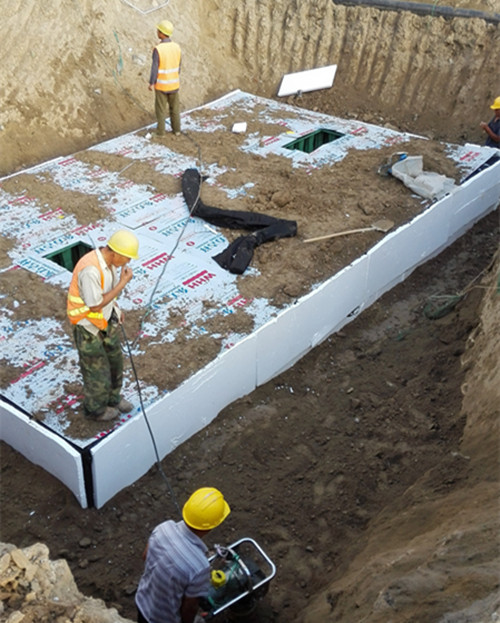

5，蓄水池回填
